产品用途

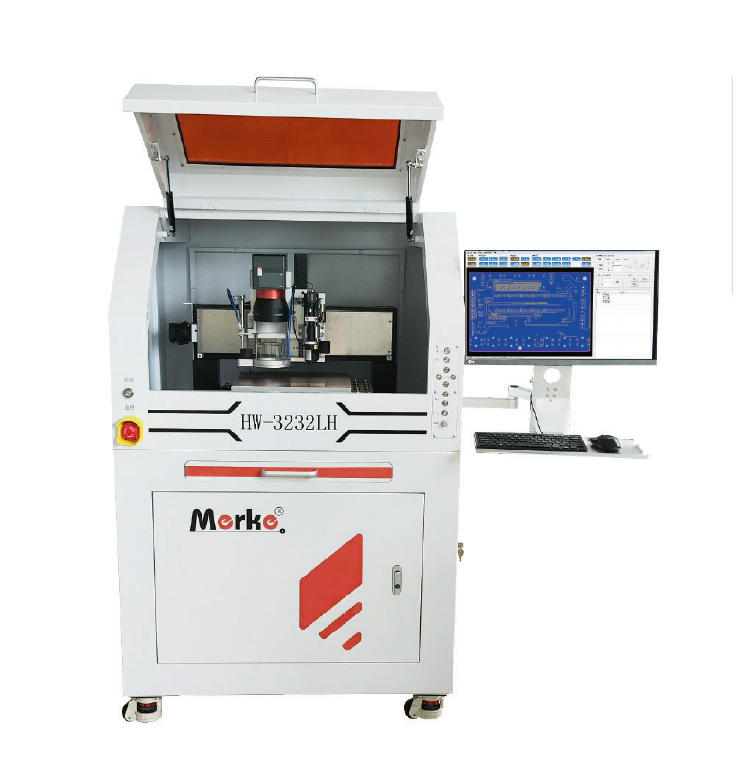

激光机械雕刻一体机HW-3232LH是集激光精细刻画与机械精密切削功能于一体的快速制板设备，具有单/双/多层线路板雕刻、钻孔、割边等功能。

技术参数

1、最小线间距：50μm（2mil/0.05mm）（与被加工材料有关）

2、最小线宽：50μm（2mil/0.05mm）（与被加工材料有关）

3、最高剥铜加工速度：8.5cm²/min或者1分钟可以做85*10mm的PCB板（与被加工材料厚度有关）

4、最大加工区域：320*320mm，此为有效板幅

5、重复定位精度：±2μm

6、系统定位精度：±5μm

7、激光器：红外光纤激光器，激光波长：1064nm，功率30W，工作频率：50-200kHz

8、扫描振镜及透镜：数字扫描振镜及远心平场透镜，扫描振镜最大工作区域50mm×50mm

9、XY运动平台分辨率：0.5μm

10、    振镜分辨率：20μrad

11、    ★换刀方式：18刀具库电控自动换刀

12、    空载移动速度：250mm/s，软件开放速度设置窗口，客户可以根据需要设置自己需要的速度

13、    钻孔速度：120次/min

14、    轮廓透铣速度：5mm/s

15、    自冷高速电主轴：最高转速80,000rpm，软件开放转速设置窗口，客户可以根据材料等的需要设置自己需要的速度。

16、    控制系统：X、Y、Z轴高精度信捷伺服电机驱动

17、    除尘系统：封闭式负压除尘风罩及工业超细过滤静音除尘系统，实现吸尘和真空吸附。

18、    辅助系统：标配非接触式感应限位器、工作状态指示灯、高分辨率摄像头、专用镜头及漫反射光源、自动靶标定位功能、工业控制计算机及显示器，

19、    操作面板：具有XYZ轴进给控制按键和Z轴调整旋钮功能，也可联机通过软件控制XYZ轴

20、    控制系统，串口通讯，预留扩展口8个，为升级预留空间；

21、    采用500万像素视觉结合算法实现材料任意放置的自动定位；

22、    视觉系统范围内，实现图像化控制定位；

23、    设备具有自我校正功能，提供定位和提高制板精度；

24、    软件具有分条和铣雕功能，可以设置激光基本参数、激光刀具、组合刀具和激光加工。

25、    软件兼容格式：AltiumDesigner、立创EDA、Eagle、AutoCAD、Pads、Proteus、Protel99SE、DXP、CAM350、和其它Gerber格式编辑软件；同时可以识别DXF格式的文件。

26、    设备规格

尺寸：1450x1320x1500mm( 不含报警灯)；

设备重量：500kg
