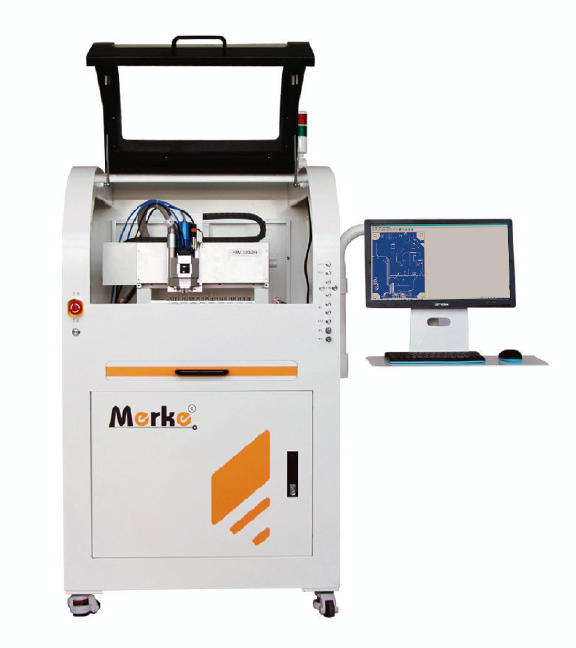

产品用途

采用500万像素的工业相机和百万像素工业镜头定位，补偿机械误差，配备18刀位自动换刀系统、自动定深系统和自动吸尘，适合制作单/双面板和多层板钻孔、雕刻线路，割边等。

功能特点

－★标配真空吸附、自动定深、自动吸尘、引导式专利软件、一体机设计和伺服电机系统能够更有效地提高工作速度，保证精度。

－在覆铜板上钻孔。

－控制切入深度精铣，用雕刻刀剥掉不需要的铜箔，形成导线焊盘。

－透铣、沿外形线进刀，使电路板与板材分离。

－设备设有原/零点控制按键，原/零点直接设置、复位功能。

－软件虚拟加工，可预览加工路径。

－实时加工路径、进度显示。

－多孔径钻孔一次完成，省却了频繁的换刀工序。

－断点续雕，任意位置停止、恢复雕刻。

－智能组合雕刻，可设置粗细两把刀加工，最大程度的保证加工精度、缩短加工时间。

－任意区域选择雕刻，满足补雕、精雕的需要。

－德国原装进口自冷电主轴，转速最高达60000rpm。

－智能化转速控制，根据刀具自动优化主轴转速。

－采用视觉定位系统，相机配合软件，捕捉两孔或圆形焊盘就能确定位置，实现定位

－黄铜对刀位，刀具自动对位，Z/W轴相互配合自动定深，减少板面平整度对精度的影响

－★设备配套自主研发的PCB雕刻专业软件，能够实现仿真运行、断点续雕、实时显示加工路径、任意区域选择雕刻、智能雕刻、刀具选择及换刀提醒等功能（该软件具有国家专利，确保设备及技术的先进性，同时软件一直在更新版本满足客户的多样需求）

－★雕刻机面板具有XYZ轴进给控制按键和Z轴调整旋钮功能。（非手柄控制）提供面板清晰照片

－设备具有自我保护功能，XYZ双重限位保护，超限自停。

－HW系列PCB雕刻机兼容的EDA设计软件：AltiumDesigner、立创EDA、Eagle、 AutoCAD、Pads、Cadence、Proteus、Protel99SE、DXP、CAM350、和其它Gerber/DXF格式编辑软件。

－金属可视安全防护罩，立式底柜设计，可以存储耗材

主要参数

1.   加工面板：单/双面板

2.   主轴：原装进口主轴

3.   主轴转速（r/min）：10000-60000，软件控制无级可调

4.   X/Y驱动   ：伺服电机，

5.   Z/W驱动：步进电机

6.   最小加工线径（mil）：4

7.   最小加工线距（mil）：4

8.   最小钻孔最小孔径（mm）：0.2

9.   最大加工板面（mm）：310×240

10. 分辨率/最小步距（mm）：0.003

11. 重复精度（mm）：0.0005

12. 回零误差（mm）：≤0.002

13. 定位孔系统精度：±0.02mm

14. 最大移动速度（m/min）：15,出厂设置：100mm/s（6m/min）

15. 钻孔速度（strokes/min）：120

16. 刀具检测系统：激光刀具检测系统 自动对刀

17. 刀深调节：自动调节刀深

18. 视觉定位系统：500万像素工业相机

19. 吸尘系统：与主轴同步，边工作边吸尘

20. 限位保护：软件限位加硬件限位双重保护

21. 控制方式：嵌入式ARM,标配品牌PC

22. 刀具库：18刀位，自动换刀

23. 通信方式： USB

24. 软件兼容格式：Altium Designer、立创EDA、Eagle、 AutoCAD、Pads、Cadence、Proteus、Protel99SE、DXP、CAM350、和其它Gerber格式编辑软件。

25. 安全罩：金属可视安全防尘罩，立式底柜设计，可以存储耗材

26. 整机功率（w）：1.2kW（主机）+0.5KW（吸尘器）+0.9KW（空压机）

27. 电源：AC220V/50Hz

28. 外形尺寸（W × D × H）：1460mm×910mm×1780mm

29. 重量：248kg

30. 产品配套国家教育部门制定出版社出版书籍，书籍中收录大量电子实训实验及操作方法基础实验课程，配有微课教学视频，为实训带来极大便利和乐趣。

31. 设备通过该类设备生产许可范围内的ISO9001国际质量体系认证，保证设备本身及其制造过程的质量。

32. 标配：静音无油空压机
