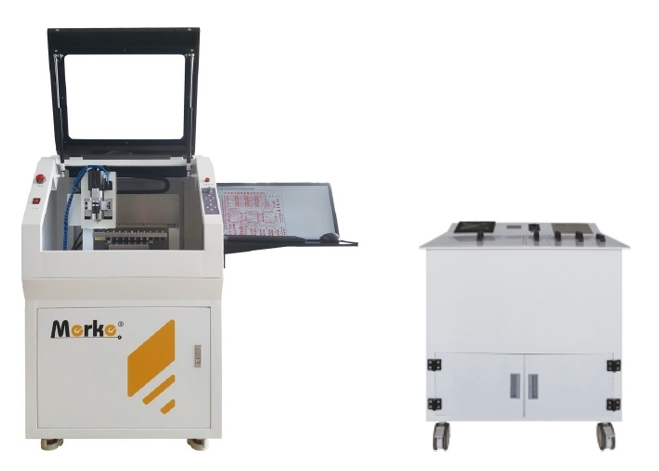

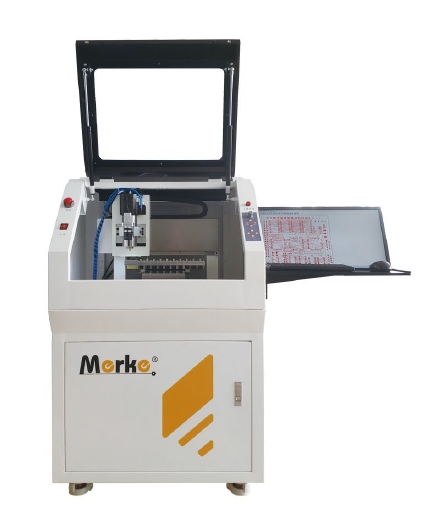

1、电路板雕刻机1个
  HW-3232A升级版本

（1）用途：适用于实验室小批量、快速制作电路板。具有钻孔、图形线路铣制、图形轮廓透铣、制作盲孔盲槽等加工能力。可用于数字、模拟及数模混合电路板，射频、微波电路板及PVC、有机玻璃、铝质材料的面板、铭牌制作；可以刻制聚酰亚胺柔性材料，在微波电路上挖盲槽；可以准确控制深度雕铣材料，对已装配元件的电路板进行修理，分切。

（2）配套软件：配套电路板数据处理软件和设备操作控制软件。

（3）手持式放大镜：可调焦，自带光源；带刻度，能读出细小物品的实际尺寸。

（4）设备详细参数

l 加工面板：单/双面板

l 出厂速度设置（m/min）：3,（如果需要调整速度请出厂前联系售前技术）

l 加工板面（mm）：320×280×35

l 最小加工线径（mil）：4

l 最小加工线距（mil）：6

l 钻孔最小孔径（mm）：0.4

l 分辨率/最小步距（mm）：0.003

l 重复精度（mm）：0.001

l 回零误差（mm）：≤0.002

l 定位孔系统精度：±0.02mm

l 钻孔速度（strokes/min）：120

l 视觉定位系统：500万像素工业相机

l 主轴转速（r/min）：0-60000

l 限位保护：XYZ双重限位保护，超限自停

l 控制方式：ARM

l 刀具库：10刀位，自动换刀（可扩展到20刀位）

l 通信方式： USB

l 软件兼容格式：Protel99SE、DXP、Altium Designer、Pads、Cadence、Eagle、Proteus、嘉立创EDA、CAM350、AutoCAD和其它Gerber格式编辑软件

l 安全罩：金属可视安全防尘罩，立式底柜设计，可以存储耗材

l 整机功率（w）：1300

l 电源：AC220V/50Hz

l 外形尺寸（W × D × H）：约1400mm×750mm×1200mm

l 重量：约160kg

2、精密线路板孔金属化设备1个
  HW-K1000C升级版本

（1）用途：用于PCB制作过程中的碳膜法孔金属化工艺过程，通过除油、水洗、黑孔化、干燥、电镀铜等最简单可靠的步骤实现PCB的可靠层间导通。

（2）处理电路板尺寸：230mm x 305mm

（3）设备详细参数

l 设备具备五个槽位，槽体采用高强度耐酸碱材料一体整装。每个槽位具有鼓气，气流量和工作时间可预设，完工后自动提醒，操作简易方便，自动化程度高，贯孔导通率确保100%。

l 设备采用电镀液微循环系统：内置两套微孔发泡管和静音气泵，使电镀行程微循环，同时采用电镀往复运动，通过调速可控制电镀速度，从而提供过孔电镀的质量.

l 高性能ARM嵌入式处理器和嵌入式操作系统，人机界面：7寸彩色液晶显示触摸屏，采用微机技术对电镀电源各项参数进行综合控制，通过编程可组合成多种恒电流、恒电位脉冲波形信号输出。

l 电镀电源：采用高速换向脉冲电源，屏幕能够实时动态显示正反向电流波形。具有恒电流、槽压电源输出功能、能在恒电流或恒电位直流电流上叠加组合多种正、负极性的脉冲输出，可定时或按定时控制电镀过程；可通过触摸屏直接输入和显示各项参数。

l 过孔工艺：碳膜法孔金属化工艺不含有传统的化学沉铜成分，取消甲醛和危害生态环境的化学物质在配方中的使用。液体可以通过节流阀回收循环利用，也便于设备定期的维护保养。

l 结构特点：万向滚轮，方便随意移动位置。机体储物槽设计，方便配件存放。

l 脉冲电流：±30.0A

l 恒电流：0-30.0A，槽压：9V（或指定）

l 输出频率：0-1KHz可调

l 输出脉宽：正反向脉宽0-100%可调

l 脉冲周期：1mS~999mS

l 气流量：20L/min（可调节）

l 摆动速度：90次/分钟

l 时间设定：可根据板幅大小预设工作时间，计时完成后自动报警提示

l 整机功率（w）：500

l 电源：AC220V/50Hz

l 外形尺寸（W × D × H）：约880mm×600mm×990mm

l 重量：约63kg
