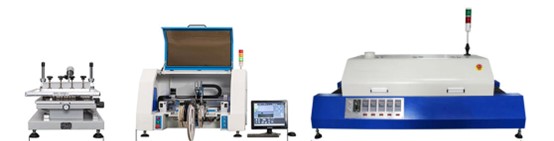

1.SMT贴片实训线由手动精密丝印台、贴片机、桌面五温区回流焊、实训操作台组成。
2.模块一：手动精密丝印台 HW-PT200K
产品用途：主要用于电子元件制造中的精密印刷，例如电路板、传感器、电容器等元件的锡膏印刷。
主要参数：
- 工作台尺寸：300*400（mm）；
- 最大印刷尺寸：250*400（mm）；
- 最大网框尺寸：250*400（mm）；
- 印刷速度：人工控制；
- 印刷物厚度：0-80（mm）；
- 工作台纵横调节器：10mm;
- 印刷平台高度：190mm;
- 重复精度：±0.01（mm）;
- 定位方式：外形或基准孔
- 外形尺寸：540*380*390mm;
- 重量：20kg
3.模块二：贴片机 HW-TP1000K
产品用途：贴片机是用来实现高速、高精度地全自动地贴放元器件的设备，是整个SMT生产中最关键、最复杂的设备。
主要参数：
- 最大电路板面积：270*420mm；
- 定位精度：0.01mm；
- XY最大移动范围：530*550mm；
- 吸嘴缓冲范围：8mm
- Z轴最大移动范围：20mm；
- 最大贴片速度：5600PCB/小时；
- 支持供料方式：带式供料器、管装供料、盘装IC;
- 适用范围：适用0402、0603、0805、1206、3528/5050/3014、二极管、三极管、QFN/SOP/SOT/BGA/芯片100脚或者15mm*15mm;
- 喂料器数量：25个；
- 贴装头：双头;
- 电机：步进电机;
- 元件角度：0-360°任意角度，运动中同步旋转
- 编程方式：点对点教习编程，视觉编程，PCB文件坐标导入等
- 视觉操作系统：内置PC机，自动识别矫正，自动补件
- X/Y运行模式：新一代直线插补联动
- 气源：反置式正负压交换器
- 视觉编程摄影机：超高像素彩色红外线
- 视觉显示器：15英寸彩色高清显示器
- 平均功率：600W
- 电源：220V,50Hz
- 尺寸：1050mm*850mm*660mm（不含报警灯高度）
- 产品重量：裸机重量100KG
4.模块三：桌面五温区回流焊 HW-RF50
产品用途：桌面五温区回流焊主要用于电子元器件的焊接。
主要参数：
- 加热区：五温区加热；
- 加热区参考长度：1000mm；
- 加热方式：热风加热；
- 控制方式：操作面板按钮+智能微机仪表PID闭环控制；
- 升温时间：20min；
- 升温时间：3.5—5.5min;
- 冷却区数量：2个自然风冷却；
- 冷却方式：横流强迫风冷；
- 控温精度：±2℃
- 传动带宽度：300mm
- 最大pcb尺寸：280*280mm
- 元器件最大高度：30mm
- 传动到方向：左→右
- 传输方法：不锈钢网带
- 网带速度：0-1350mm/min
- 电源供应：AC220V /AC380V±10% 50Hz
- 开始/正常功率：11KW/3.5KW
- 尺寸：1700*710*650mm
- 重量：150kg
