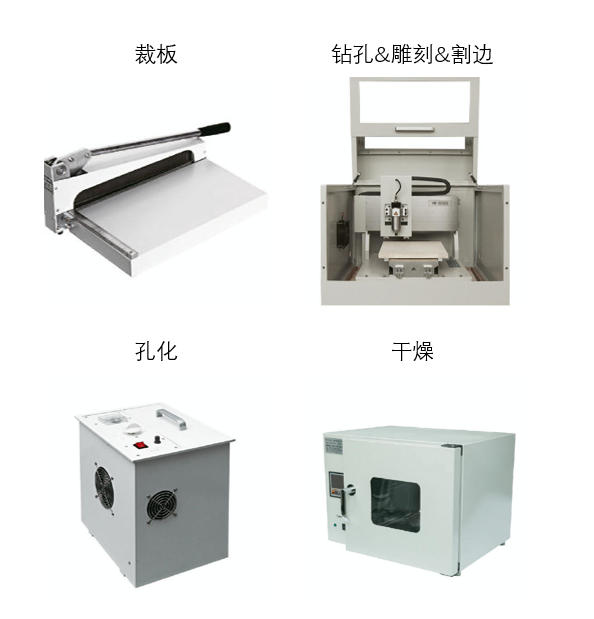

桌面式线路板雕刻机 HW-3030S

产品用途：

桌面式线路板雕刻机HW-3030S核心用途是高精度、高效率地制作印刷电路板（PCB）原型及进行小批量生产。它通过一系列精密的机械和软件协同工作，将您的电子设计图纸（EDA文件）快速转变为实体的电路板。支持制作单面板、双面板及多层板，可以完成钻孔、雕刻线路、割边、铣平面和挖槽等加工工序，适用于企业研发部门快速打样、大中专院校实训教学、科研院所的小批量制作。

技术参数：

1.  加工面板：单/双面板

2.   max加工速度出厂设置（mm/s）：20

3.  最大加工板面（mm）：300×300

4.  最小加工线径（mil）：6

5.  最小加工线距（mil）：8

6.  钻孔最小孔径（mm）：0.4

7.  主轴转速（r/min）：0-60000

8.  限位保护：XYZ双重限位保护，超限自停

9.  控制方式：ARM

10. 通信方式：USB

11. 软件兼容格式：Altium Designer、立创EDA、Eagle、AutoCAD、Pads、Protel99SE、DXP、CAM350和其它Gerber/DXF格式编辑软件。（提供至少三种软件的两种格式导图演示视频）

12. 定位方式：五点机械定位

13. 加工平台：环氧树脂

14. 固板方式：双面胶

15. ★软件功能：批量制板、铣平面、中英文语言切换、区域雕刻、断点续雕、完成后关闭主轴和完成后关闭电脑等功能，软件提供终身免费升级。（厂家提供软件功能截图并提供软件终身免费升级承诺书）

16. XY向粗调移动距离出厂设置10mm，Z向粗调移动距离出厂设置1mm(可修改)，XYZ向微调移动距离0.01mm。

17. ★设备具有试雕调节深度功能，具有XYZ粗调和Z向旋转微调实体按键。（提供实物照片）

18. 安全罩：金属可视安全防尘罩，气动撑柱。

19. 主轴功率：0.09KW

20. 整机功率：0.26KW

21. 电源：AC220V/50Hz

22. 外形尺寸（W × D × H）：750mm×660mm×660mm

23. 重量：108kg

精密裁板机HW-C340

通过杠杆机构进行省力传动，驱动裁切单元完成覆铜板的快速分割。

技术参数：

1. 核心部件：特种合金钢刀刃，高精度杠杆省力传动系统；

2. 外观设计：一体化流线型机身，人机工程学握持设计；

3. 安全装置：配置高强度透明防护罩，有效隔离操作区域，降低意外风险；

4. 测量方式：高精度固定标尺；

6. 设备规格：紧凑型结构设计（外形尺寸：560mm×350mm×200mm；重量：12kg），便于安置在工作台操作。

产品用途

对双面，多面线路板等非金属材料进行黑孔电镀,，带有加热，鼓气及电镀功能。

主要参数

1）最大板面：300mm×400mm,槽宽140mm，所需药液量16.8升，10升药液最大板面可做178mm×400mm

2）最小孔径：0.4mm （视具体材料而定）黑孔法需≥0.6mm孔

3）最大厚径比：3：1

4）输出电流：0-15A

5）整机功率（w）：200

6）电源：AC220V/50Hz

7）外形尺寸（W × D× H）：355mm×440mm×450mm

8）重量：约12kg

烘箱HW-HT100

产品用途

产品采用数字显示的微电脑P.I.D温度控制，带有定时功能，热风循环系统，在高温下连续运转的风机和风道组成，有效的提高工作室内温度均匀，对线路、阻焊、字符感光油墨烘干及固化。

主要参数

1）内胆尺寸：300mm×300mm×270mm

2）载物托架：2块

3）控温范围：室温+10-250°C

4）温度波动：±0.5°C

5）定时范围：1~9999min

6）输入功率：500W

7）电源电压：AC220V/50Hz

优惠方案：

图片仅供参考
