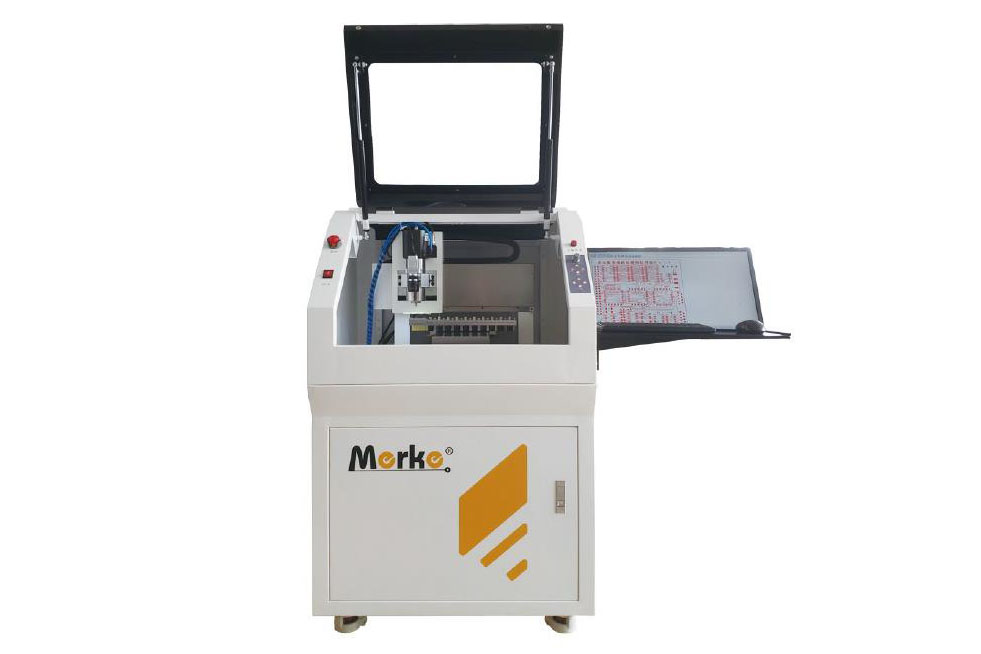

自动换刀PCB雕刻机 HW-3232A
产品分类:PCB制板工艺>>PCB雕刻机
产品型号:HW-3232A
产品用途:采用310万像素的工业相机和百万像素工业镜头定位,补偿机械误差,配备10刀位自动换刀系统,适合制作单/双面板和多层板钻孔、雕刻线路,割边等。
订购热线:13814298211
如果您需要整套彩页,请发短信至13814298211索取
功能特点:

l XYZ三轴独立控制,能够快速完成首板的制作;

l 高速气动换刀主轴电机:80000r/min,雕刻表面更平整光滑;

l XYZ双重限位保护,超限自停;

l 采用激光检测系统,刀具更换系统更完善,更安全;

l 自动原点定位,消除目测误差,定位更准确;

l 自主研发的软件,能够随着EDA设计软件的更新而不断更新;

l 软件特有功能:断点续雕、智能雕刻、区域雕刻、万能钻孔、实时显示加工路径、六档调速,虚拟加工、刀具型号和钻孔深度可根据需要自定义添加(0.2-3.175cm

主要参数:
1)加工面板:单/双面板
2)最大加工速度(m/min):9
3)最大加工板面(cm):32x28
4)最小加工线径(mil):4
5)最小加工线距(mil):6
6)钻孔孔径(mm):0.2-3.175
7)钻孔速度(strokes/min):120
8)视觉定位系统:310万像素工业相机
9)主轴转速(r/min):0-80000,软件控制无级可调
10)限位保护:XYZ双重限位保护,超限自停
11)控制方式:ARM
12)刀具库:10刀位,自动换刀(可扩展到20刀位)
13)通信方式:RS-232/USB
14)软件兼容格式:Protel 99SE/DXP、Altium Designer 、Cam 350、Eagle、
Pads、Proteus、Auto CAD等
15)安全罩:金属可视安全防尘罩,立式底柜设计,可以存储耗材
16)主轴功率(w):300 ;整机功率(w):500
17)电源:220V 50Hz
18)外形尺寸:80*70*120cm
19)重量:150kg
20)可以选配真空吸附,自动点胶,平面侦测,一体控制电脑,Altium Designer正版软件,Proteus正版软件,CAM350软件,工业吸尘器

优惠方案:

暂无

图片仅供参考
